四代油耗仪安装图片

万里 · 发表于 2008-11-7 22:22:42

2年以前就开始用不懂的油耗仪，无外壳，裸体;P ，但用着相当不错，喜欢，也就不计较是否裸体了。感谢不懂，无偿赠送新一代油耗仪，还穿了一件漂亮衣服:good: ，更喜欢，喜新厌旧不是罪;P 。今天有时间，拿来装上，安装很简单，10几分钟搞定。废话少说，上图。

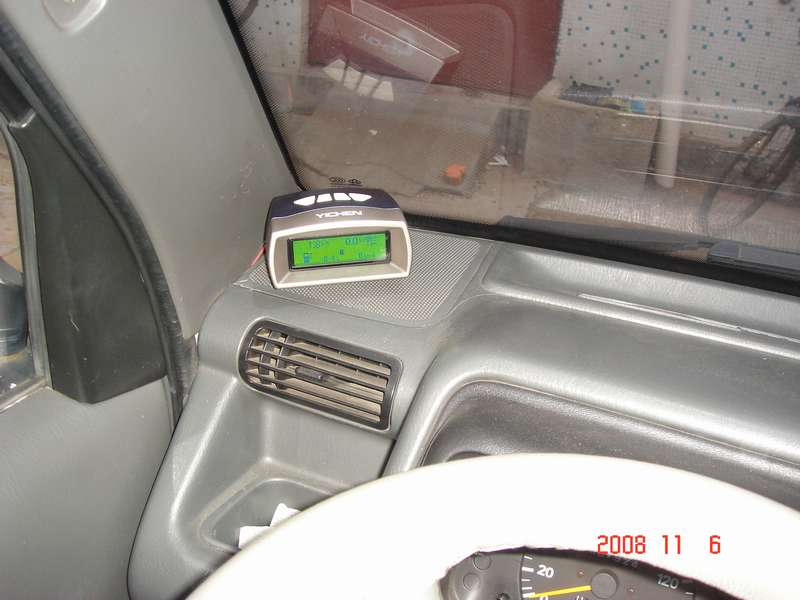

总体安装效果

万里 · 发表于 2008-11-7 22:23:15

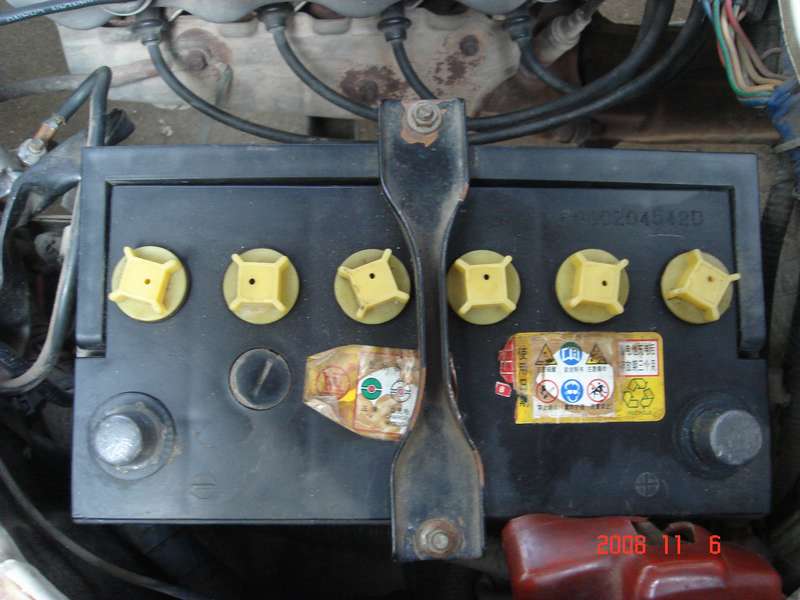

开始安装，首先电瓶断电

万里 · 发表于 2008-11-7 22:23:47

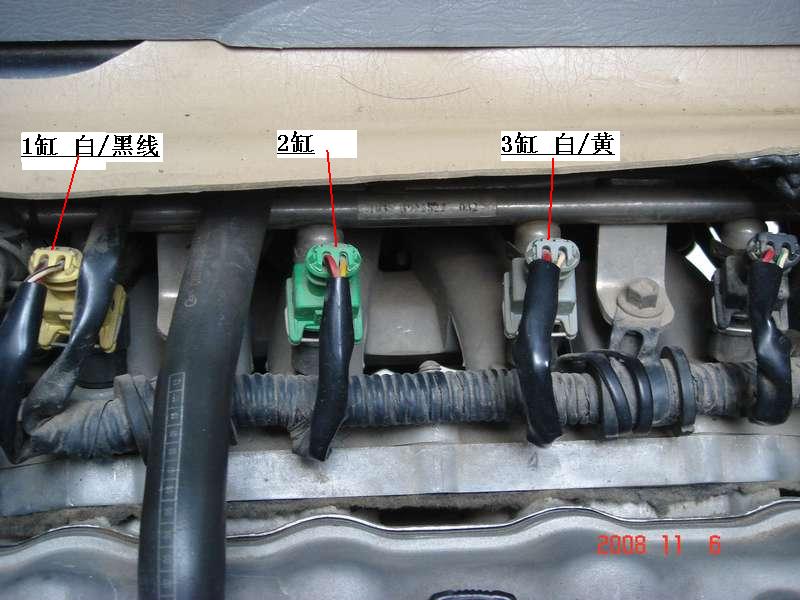

查看一缸和3缸喷油嘴信号线的颜色，1缸白/黑线，3缸白/黄线

万里 · 发表于 2008-11-7 22:23:57

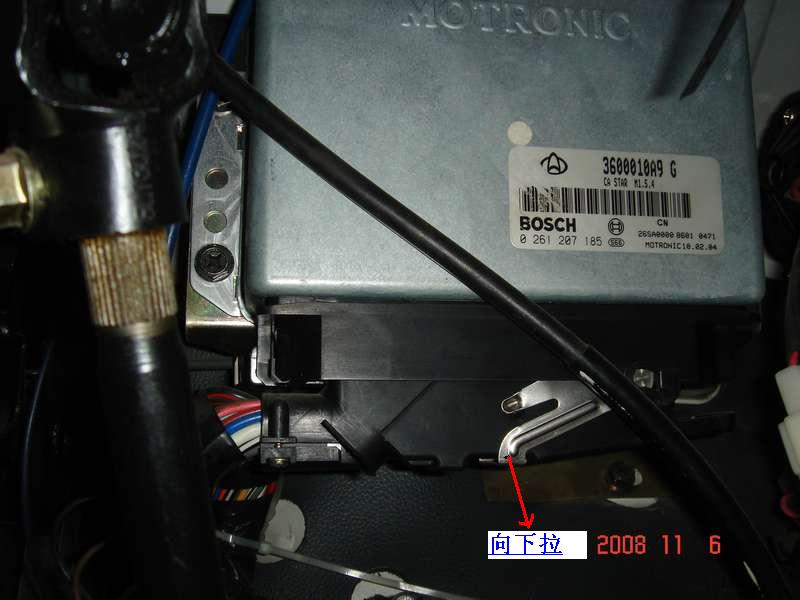

记下1缸和3缸线的颜色，要到ECU的线束上找到同样颜色的线。为方便查找线色，需卸下ECU，向下搬动不锈钢锁片

万里 · 发表于 2008-11-7 22:24:29

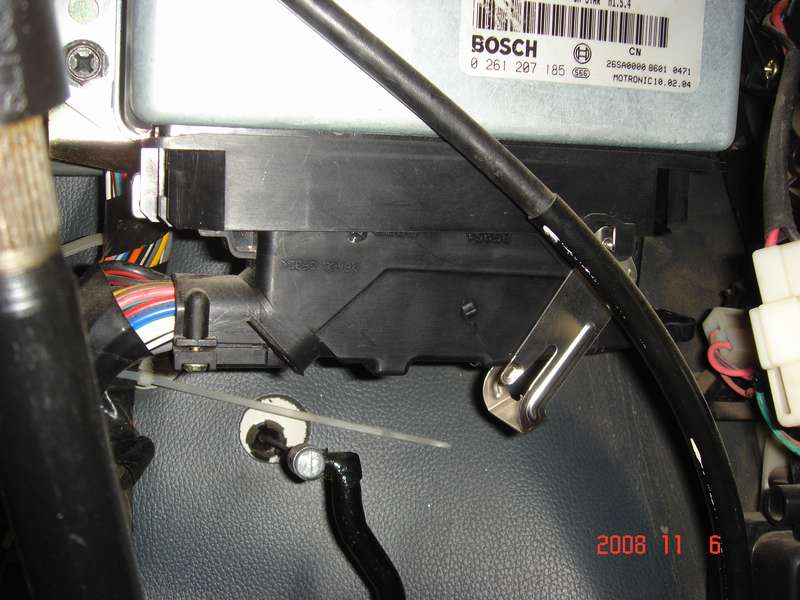

锁片打开，向右下方慢慢拿下ECU插头

万里 · 发表于 2008-11-7 22:24:45

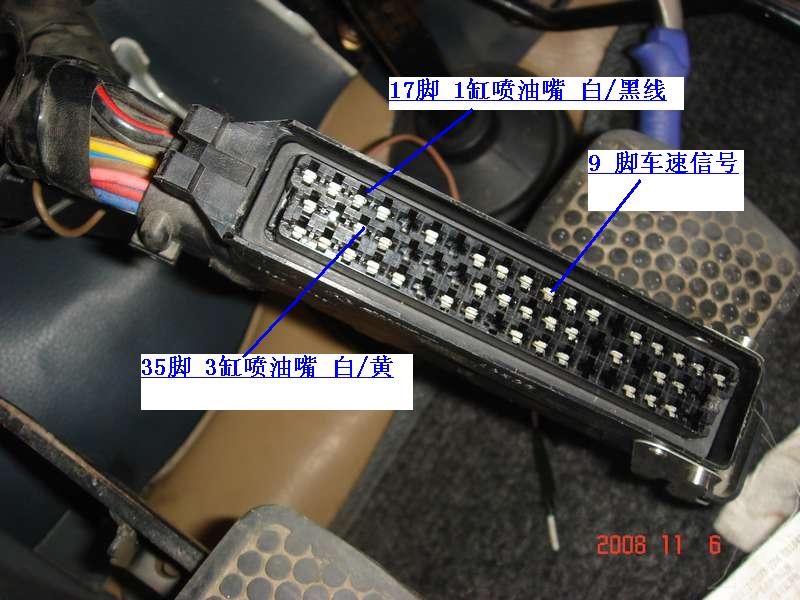

拿下ECU，看到ECU的插接端子，为方便大家查找对应的线色，标明了1缸，3缸和车速信号端子的位置图。剥开ECU端子后面的线束，就可以找到1缸和3缸信号线，但要找9脚的车速信号线，最好打开ECU端子背面的3个螺丝，找到对应9脚的线色。因为长安很操蛋，装一代油耗仪的时候，好多DX车的车速信号线颜色不一样，我车的9脚的车速信号线颜色是粉红/紫色。还有的车是紫/黑色。不知长安现在有没有改进。

万里 · 发表于 2008-11-7 22:25:52

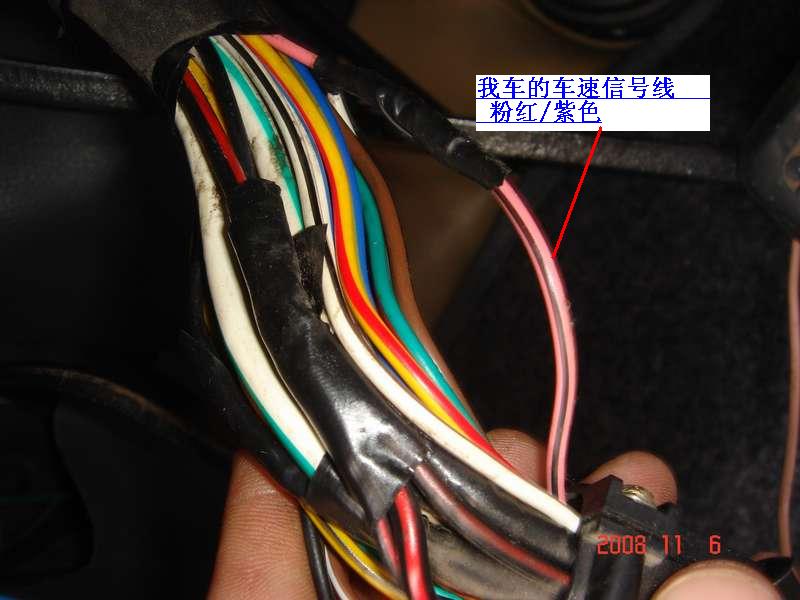

打开ECU的线束，找到车速信号线，我的车是粉红/紫色，你们的车不一定是:Q

SY爱星星 · 发表于 2008-11-7 22:26:00

快点啊:Q :Q :Q

万里 · 发表于 2008-11-7 22:26:12

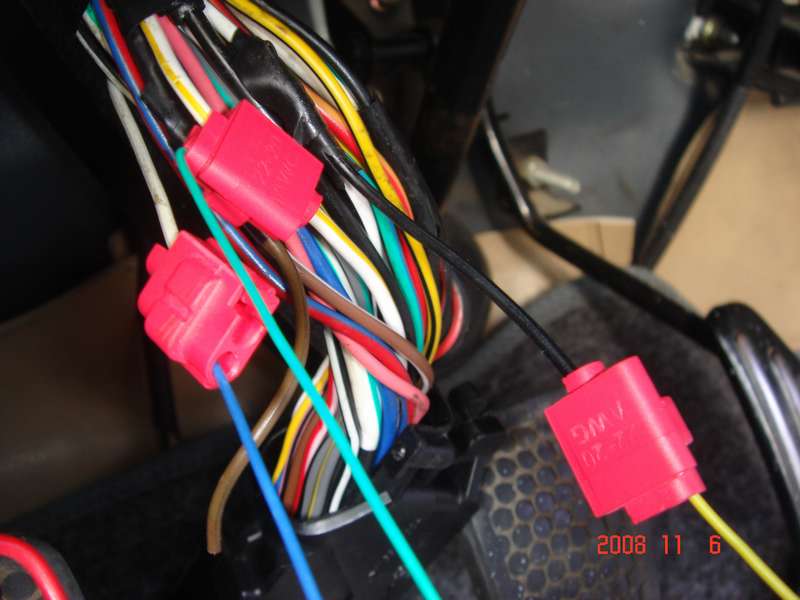

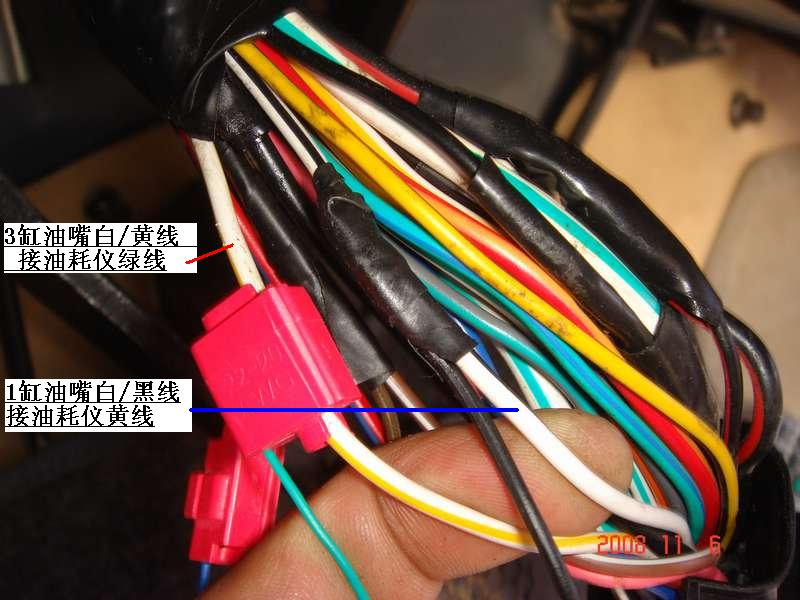

找到1，3缸喷油嘴的信号线，分别与油耗仪的黄色，绿色线连接，包好。我用的是快速接线端子，方便快捷。

万里 · 发表于 2008-11-7 22:27:00

接好线，别漏电
