长安车后雨刷器接线，带图片

长安大家好 · 发表于 2012-5-29 21:24:07

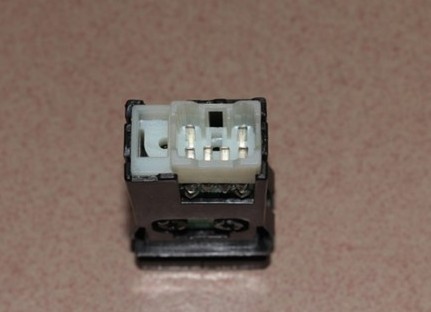

担心车友误解，贴上实物图，图中的后雨刷组合开关插座是这样看的

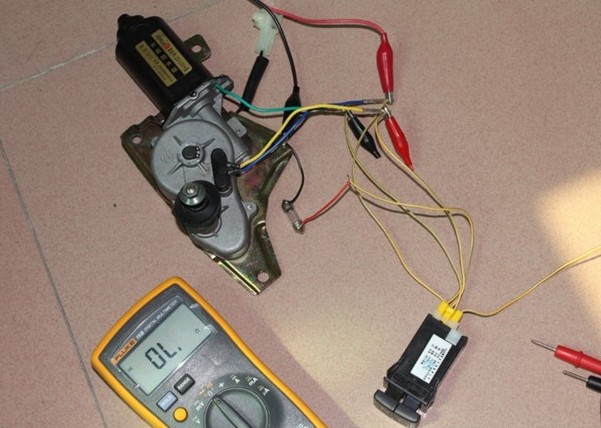

实际接线图，水泵没接，用个小灯泡代替水泵测试。
经实测，可正常工作，并能自动回位。按下喷水开关后，雨刷也会自动转起，并能自动回位。

实际接线图，水泵没接，用个小灯泡代替水泵测试。

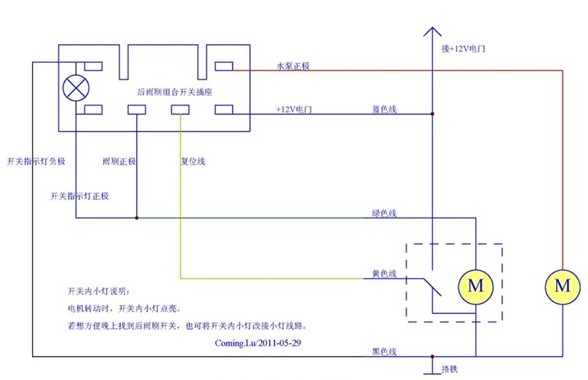

接线图(注意几条不同颜色的线交叉点是不连接的)：

长安大家好 · 发表于 2012-5-29 21:26:01

沙发自己做，不装后喷水装置的车友也可以接线到后雾灯线上，用后雾灯开关控制雨刷、。。。。。。。。。。。

长安之星4代 · 发表于 2012-5-29 21:37:08

你这是什么买的什么车上的雨刷电机呀我也想安一个呢

长安大家好 · 发表于 2012-5-29 21:38:17

长安之星4代发表于 2012-5-29 21:37
你这是什么买的什么车上的雨刷电机呀我也想安一个呢

告诉你了吗，北斗星的啊。。。。

长安大家好 · 发表于 2012-5-29 21:40:01

忘记说了，后门的孔是用21的开孔钻钻的，喷水电机是18的开孔钻，后喷水嘴是10钻头。。。。。。。。。希望对车友们有帮助。

长安之星4代 · 发表于 2012-5-29 21:47:57

长安大家好发表于 2012-5-29 21:38
告诉你了吗，北斗星的啊。。。。

那个北斗星的雨刷开关和喷水开关能用吗

长安大家好 · 发表于 2012-5-29 21:52:48

长安之星4代发表于 2012-5-29 21:47
那个北斗星的雨刷开关和喷水开关能用吗

恭喜你答对了。。。。。。:good:

成都之星 · 发表于 2012-5-29 21:54:04

北斗星的雨刮点击，开关，跟我的长安一样。

ziyu1211 · 发表于 2012-6-2 13:03:35

哥们电路图能再大点吗

长安大家好 · 发表于 2012-6-2 13:35:30

ziyu1211 发表于 2012-6-2 13:03
哥们电路图能再大点吗

那个图可以放大啊，能看清字的
