fu50单端甲类胆机套件带牛罩630元

明明

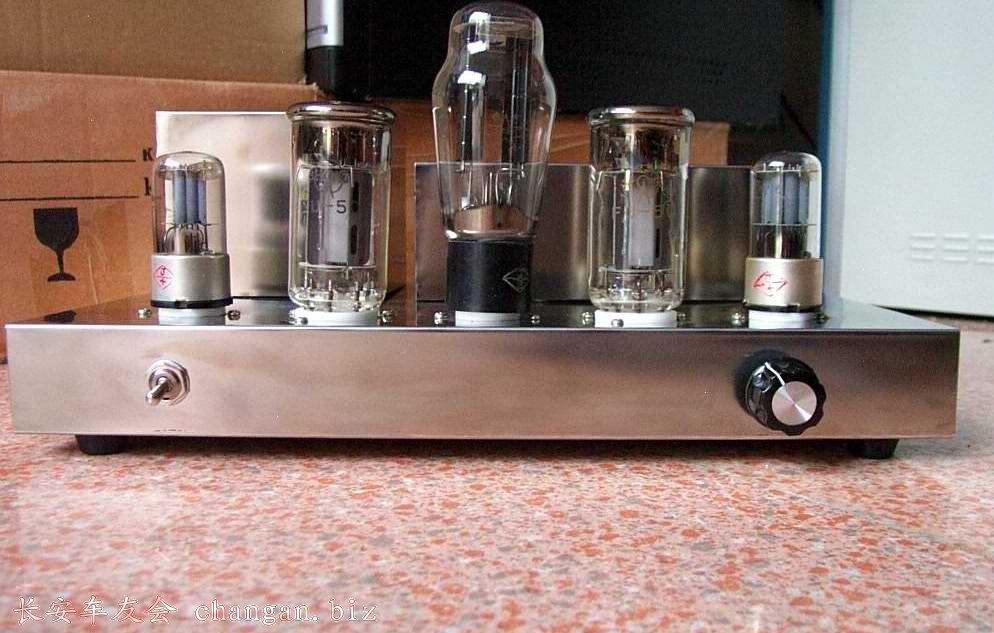

fu50单端甲类胆机套件带牛罩630元，全套散件,不锈钢6J8P推FU50套件
大家对我和产品的意见，建议，批评，是对我的最大支持和鼓励，我一定要造出世界最牛土炮----便宜好声，让更多的人享受耳朵这个零件的快乐感觉，通过听到好声，提高耳多的生活质量。破除胆机渴望不可及神秘，高价的面纱。
    特组织平价套件供应大家
我本人白天不上网的，晚上可以上网的，如有事加我QQ:185595205  手机：13862311107  陈永明
淘宝店:http://item.taobao.com/auction/item_detail.jhtml?item_id=bd434e5b514f5325aa91e2386a8778e4&x_id=0db1

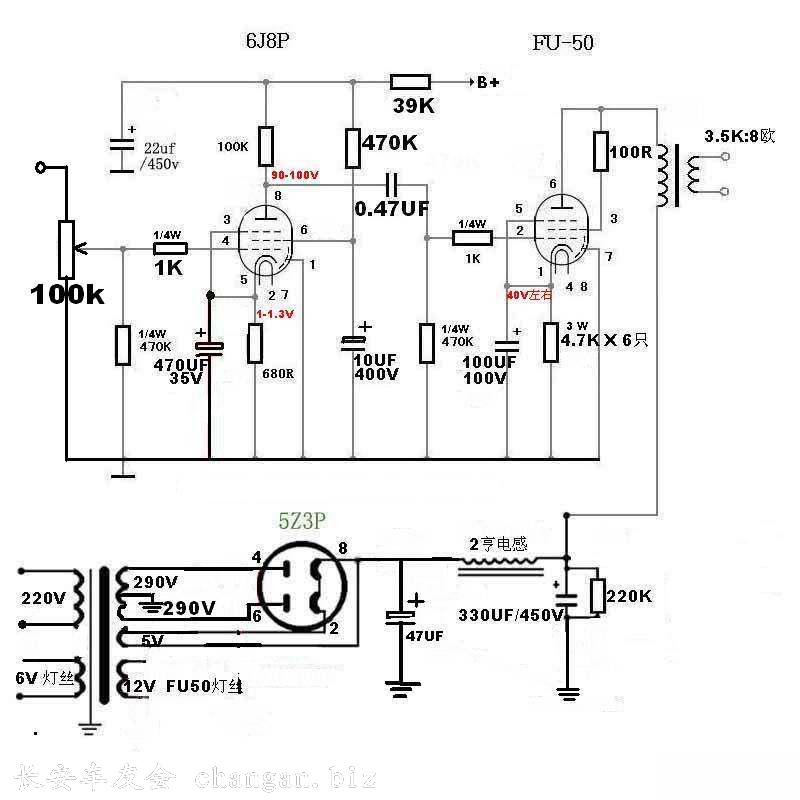

                  简单易制的6J8P+FU50单端电路

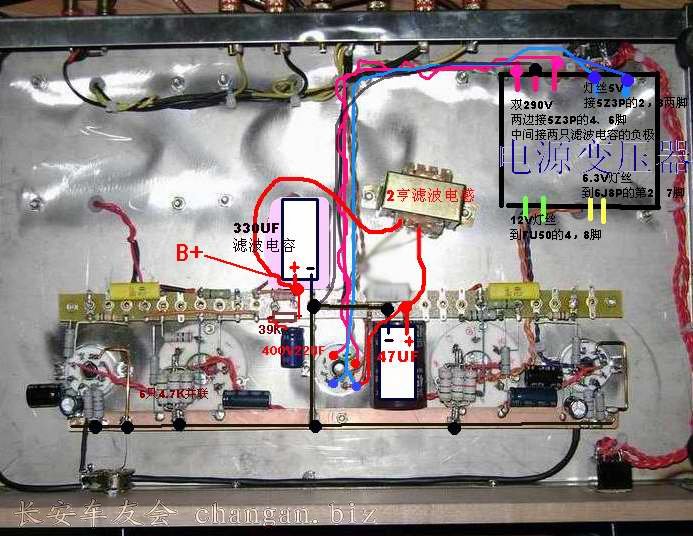

内部位置图片

                     装箱清单
铁壳底座
180W电源变压器、3.5K/8欧全包输出变压器2只、2亨250MA阻流电感一只。
大八脚管座3只，FU50管座2只
5Z3P一只，6J8P两只,FU50两只。
热熔胶条1条、热缩管60厘米、连接线3米、扎带8条
橡胶底座4只、6毫米护线圈10只
26位搭棚条一根、2.5平方铜地线25厘米
双芯屏蔽信号线40厘米
上两边木板的小自攻螺丝4只、4毫米螺丝3毫米小螺丝各12只
450V/330UF、400V/47UF、400V/22UF电解电容各一只，0.47UF无极性电容2只，35V/470UF电解电容2只，100V/100UF电解电容2只。
39K、220K3W电阻各一只， 1K四只、470K六支，3W  680欧2只、100K2只、100欧2只、4.7K12只。
电源开关、100K电位器、音量旋钮、电源座、保险座、1A保险丝各1只，镀金信号输入座左右声道各2只，镀金音箱接线柱4只。

                          简单的装配顺序及其注意事项
上好各个输入输出插孔插座开关音量电位器电子管座。
固定电源和输出变压器、阻流电感、连接各个电子管的灯丝供电，注意尽量把线绞合好，连接电源开关给变压器通电、在不接电子管的情况下测量次级各组交流电压是否正常。
连接输出变压器次级到4支镀金音箱输出座并连接左右声道音箱、接通电源听听底噪是否正常，如有噪音查看灯丝线的是否绞合好和走线位置，以此作为焊接后开机的比较。
用包扎带固定电解电容到变压器下边螺丝桩，并用热熔胶固定，在小电容的正负极接小全桥的正负极，全桥整流块的中间两脚接变压器次级交流290V，全桥正极接5Z3P的第4、6脚，8脚接小电感，电感后接330UF电容正极，在此电容正负极之间焊接220K泄放电阻1只，把大小滤波电容的负极连接到一起。开机测试大滤波电解两端电压是否在330V到350之间。
焊接信号输入线到电位器上端，输入座的信号负极跟4只音箱输出的中间两位接到2主滤波电解的负极。
焊接6J8P各脚阻容元件，焊接FU50各脚阻容元件。根据个人爱好随意焊接，尽量一点接地。
参照图纸仔细查看耐心检查是否有错焊漏焊的地方。
插上电子管，务必接好音箱，音量电位器关到最小的地方，把万用表接到FU50的1脚，看看电压是否慢慢升到40V左右，音箱是否有轻微的底噪，参照图纸标注的各电压点测试一遍。
如果没有异常，那俺也恭喜你，已经做好了一台好听的FU50胆机了，接上CD或者电脑做音源，慢慢欣赏自己辛勤的成果流淌出的天籁之音吧。

，以上只是个人观点的粗浅介绍，欢迎各位老师给提意见，我一定会虚心学习，目标只有一个，让爱好胆机的朋友能焊接一台自己的胆机，让年轻的初哥学习点电子知识。

传统电路胆整流不锈钢底座6N1推6P3P套件388元，不锈钢6J8P推FU50套件630元。
诚信经营，本分做人。以最实惠的价格和最用心的做工定做各种胆机套件和成品。

发烧友

自制的单端甲类，如果零部件用好点的我想效果会更好哦明明，兄弟的东西来顶一下！

明明

是的这个是让学胆机的朋友装配学习的，可以自己改良的

明明

可以自己改良的
