DIY倒后镜照地灯

我的电脑!

注：文章是2012年2月份时写。
   在倒后镜上装照地迎宾灯的计划过年前就有了，不过过年时这边的天气一直不行，所以工程也没有开展。说来也简单，就是在倒后镜上装上灯，跟车内的阅读灯并接就行了，但这个走线比较麻烦，而且我的车车门已经贴了隔音，用这个方案施工更为不便。后来想到了另一个方法，就是用摇控组件来控制，简单来就说就是在阅读灯里面安装无线发射电路，然后在两边门上安装接收电路，好处是可以大大简化走线。
    过完年，就从万能的淘宝上买来了摇控发射接收套件。第一次贪便宜买了不带编码的，体职非常细小，但后期调试时发现很不稳定，发射模块未工作，接收模块也经常会莫名其妙地有个电压输出，于是一查，原来这组模块用的315Mhz频率段属于业余频率，是可以供自由免费使用的频率段（当然有功率限制），由于不带编码，所以接收模块只要检测到空间里有315M的频率，就会有输出了（刚好我摩托车的摇控发射器也使用这一频率，所以即使是按摩托车的摇控器，也会使接收器动作，悲催……），这个显然是不能附合要求的！

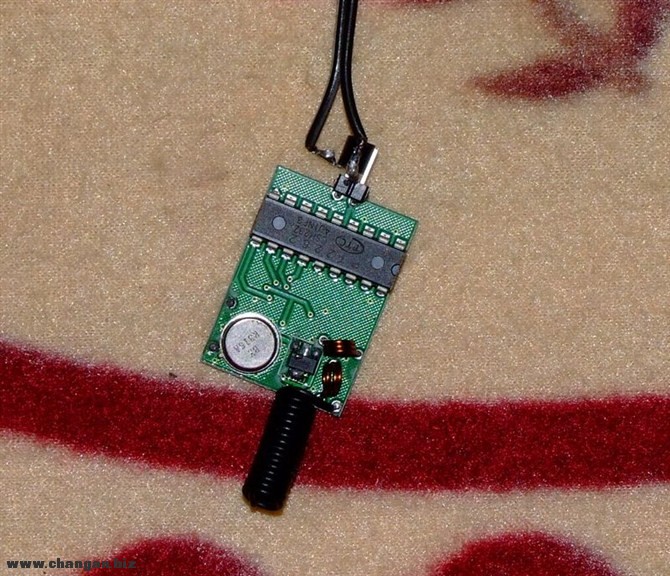

     然后只得灰溜溜地重新订来了带编码的摇控套件，还好几天后就收到了。编码其实就是在发射跟接收板上都有一个编码的焊盘位，只要发射跟接收的线路板的编码焊盘焊接方式一至，就代表配对完成，且配对量没有限定，则只要在摇控的范围内，可以一个发射配对N个接收。发射模块的技术指标是工作电压3--12V，发射频率依旧为315Mhz。想到发射模块装在阅读灯上，离头部较近，所以想尽量减少发射功率能降低幅射为上策，于是接了一个78L05把电压降到5V，然后测量发射模块工作时，电流约在20mA，功率应该算是很微的了，估计对人体不会有任何伤害，况且设计是在阅读灯亮的时候发射模块才工作的。图中的就是发射模块正面，针脚就是电源输入，那个78L05就直接接在脚上面了。

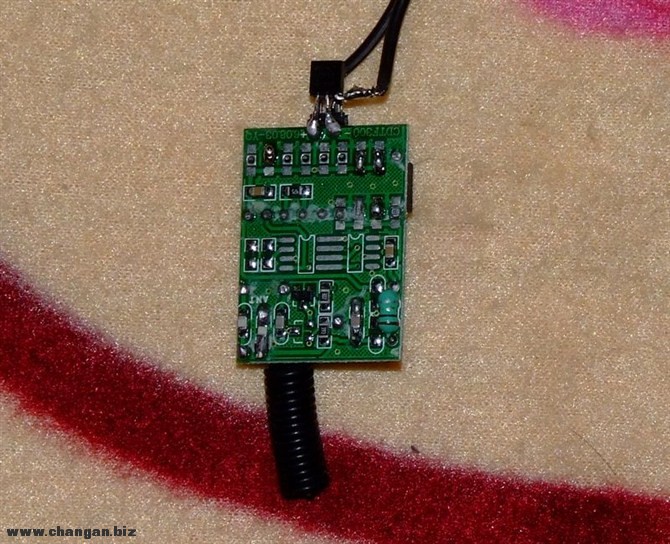

来个背面图看看……78L05下在的一排就是发射模块的编码焊盘，总共有8组，可以选择接电源正（IC的管脚连接下焊盘）、电源负（IC管脚连接上焊盘）或悬空。不重复的组合有3^8种（自已算吧，3的8次方，应该有好几千的了）。 我的接法是2脚低电平，7 8脚高电平，然后其余脚悬空。另外，这个发射接收模块是四通道的，下面那个焊盘就用于设置发射时接收模块哪几个端口为高电平输出，但用于我的车上，要一个通道就足够了。

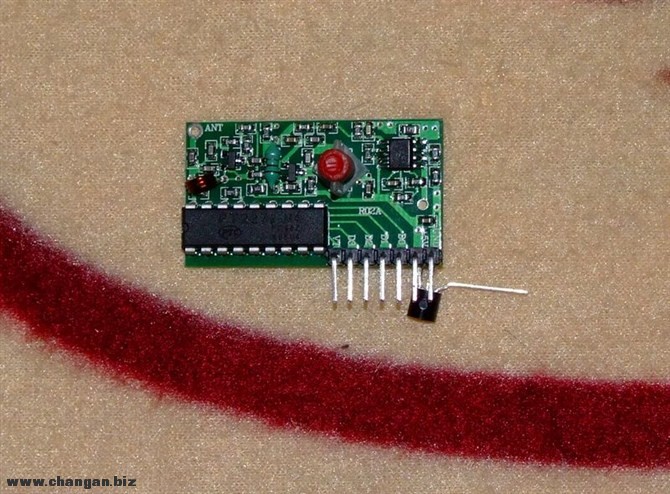

     然后到接收模块的调试。接收模块的技术参数是电源电压5V，待机电流5--10mA，当接到到信号匹配成功的话，则输出端输出5V 2mA的控制电流。

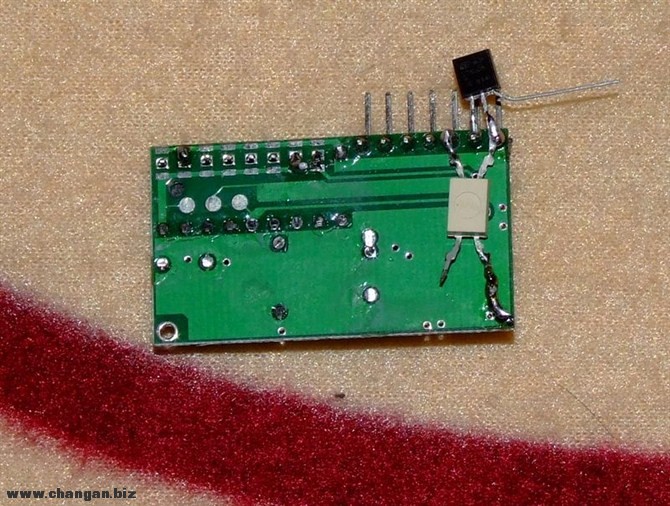

     同理，接上78L05使电压稳定在5V，然后测试待机电流，在6.5mA。因为两个倒后照地灯是分别用两块接收板的，所以整车的静态电流会增加13mA，增加的这个小电流对于60A的大电瓶来说，是毫发无损的。而对于照地灯，我选择了用四只食人鱼LED串连，所以接收板的5V 2mA的输出显然是不够用的。测量了一下食人鱼LED灯，四只串连接在12V上时，电流约在40mA左右，于是就直接用光藕来做接口电路了。见电路板背面。针脚左边的焊盘就是编码焊盘，要跟发射模块对应才代表匹配成功。LED灯正极端接车上的电源正（或78L05的3脚），负极就接到光藕左下脚（即光藕内部三极管的集电极），光藕右下脚接地（即光藕内部三极管的发射极）。



     然后测试通过，接收板在不安装天线的情况下，摇控距离也在5米以上，满足要求了，所以后来装车时接收板都没有安装天线了。
     调试结束后，把发射跟接收模块都打上胶，一来防止长期震动造成虚焊，二来还可以起到绝缘效果。

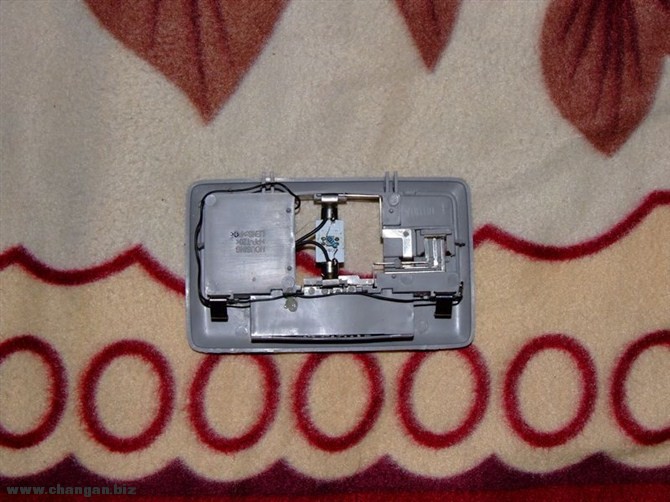

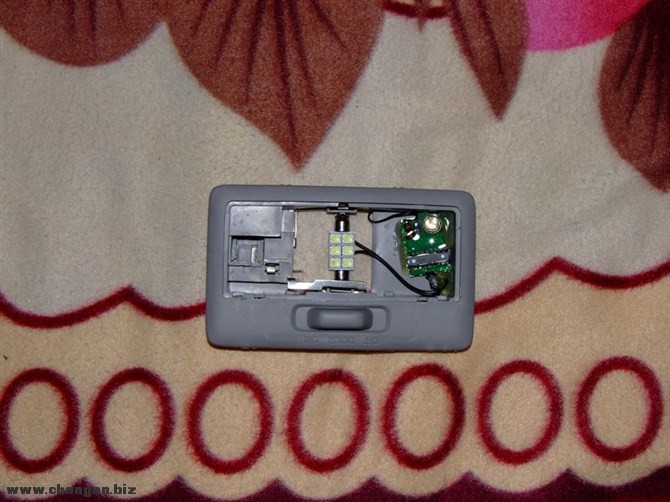

     正式开始装车了。先安装简单的发射模块。把车内阅读灯拆出来，里面的空间多地是，小小的发射模块根本占不了多少空间，就把它扔在一角，记得分清正负极，最后打上热熔胶固定。



    考虑到装车后，由于车身的钢板会有一定的屏蔽作用，所以把发射模块的天线就绕着阅读灯的背面转了一圈，算是增加一点发射能量吧！



      接下来的就是我觉得是本次施工最没有把握的难点了，在倒后镜上打孔安装LED灯。先把倒后镜拆下来，按论坛上人家说的，把镜片撬出来，但我这块镜片左看右看，只能透过很小的一条缝隙看见镜子背后的一堆倒勾。试着用小的镙丝批插进去撬起倒勾，帮助不大，始终很难把镜片拆下来，再用力又怕会把镜片弄裂，只得放弃了。转过头只好打起装饰片的主意了，把后视镜折到一定关的位置，就可以发现有一个大的外饰片倒勾，轻松把倒勾退出，外饰片马上有一条缝隙了，沿着缝隙向上分解，啪一声，外饰片就整块下来了，看了一下，所有倒勾完好无损！

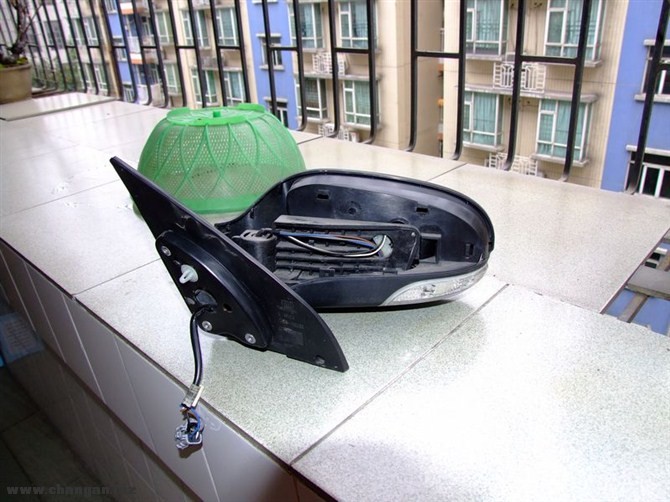

     拆走外饰片的后视镜成总：

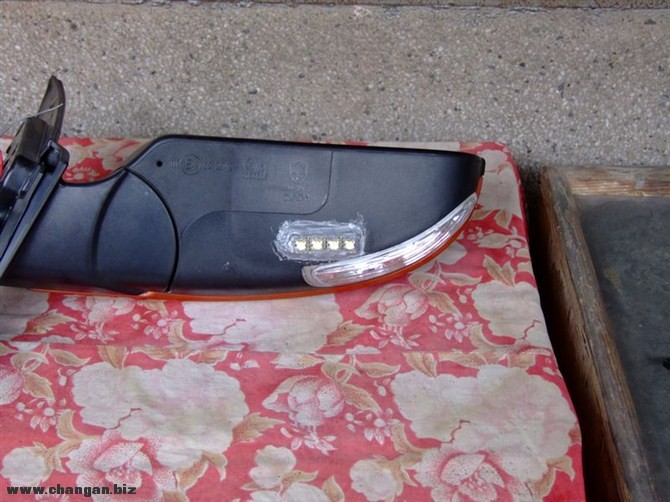

   然后在镜底钻孔过线，粘上自制的食人鱼LED灯，则是简单活了。粘好后，打上一早买下的密封胶（PS：一直以为这个进口的密封胶只有黑色的，谁知这次买的居然是银色的，真没有留意，如果是黑色的话，则更效果会更好），防止进水。

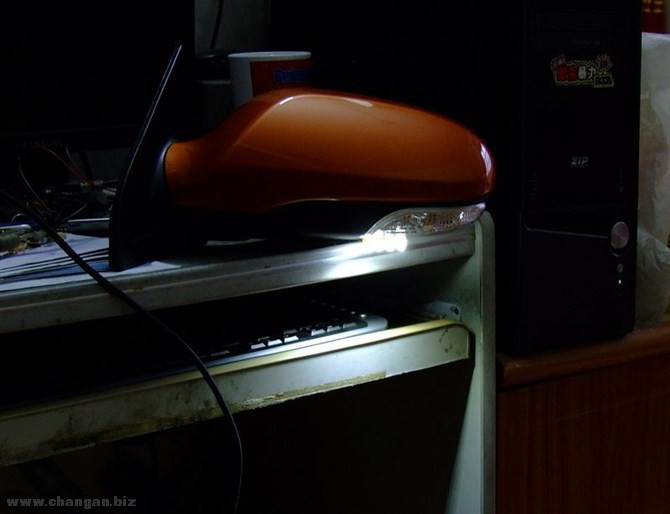

    老爸对这个的评价是：动手能力很强，工艺性很差。管它的，反正在镜下面，平时也不会有人专门去看镜下面吧！然后接上12V看一看效果，感觉还算可以吧！

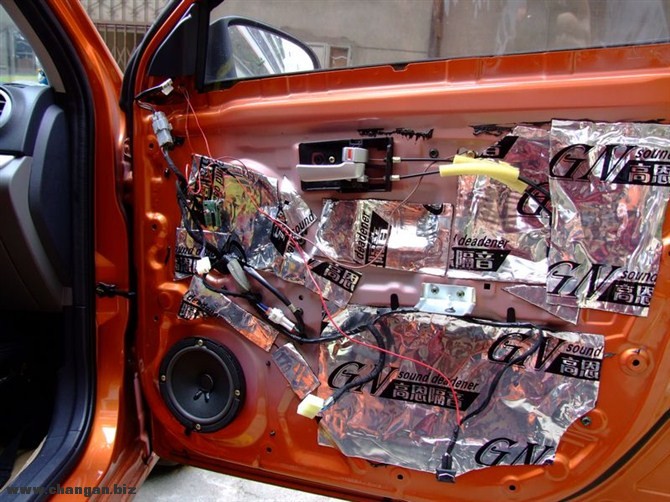

     最后就是把接收模块装到车门上了。两边的门都是同样的操作，所以以右门为例说一下。这里关键是在要车门的线束上找到一直有12V供电的电线。看了一下线路图，门灯跟电动窗都有长电供应，简单点就从门灯上拉电吧，还可以共享门灯的保险丝，所以就不用再额外加装保险丝了。负极就更好找了，随便接到一颗镙丝上拧紧就行了。接收模块用就3M双面胶贴在其中一块止震板上就行了，最后整理一下电线，用胶布固定好，测试一下，一切正常！

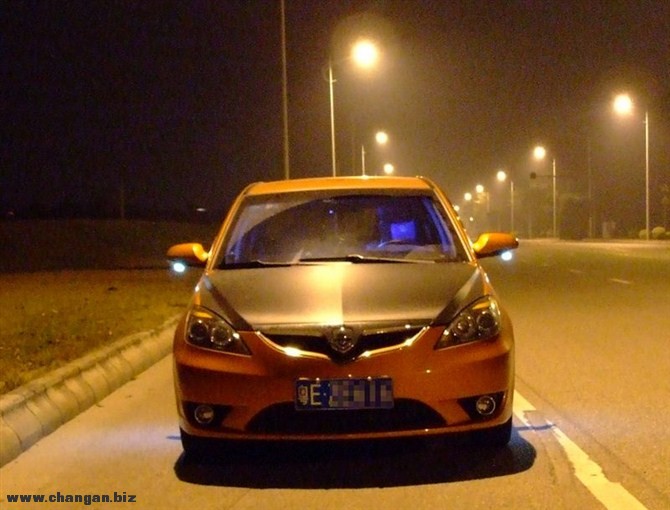

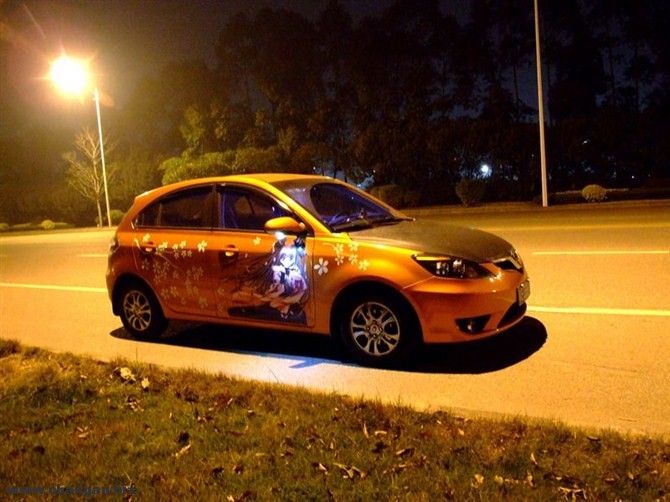

     晚上拿车，离远按下摇控解锁，倒后镜的LED灯就会发光把车门及附近的地面照亮，营造一个欢迎到来的气氛，感觉还是满写意的。当你拧匙着车后，照地灯熄灭。而到达目的地熄车时，照地灯又再亮起，到你按锁车键时，熄灭。最后传上一个效果图……
